一、生產線簡介

　　粉煤灰蒸養(yǎng)磚生產線是生產蒸壓粉煤灰磚的專用設備，生產的粉煤灰蒸養(yǎng)磚是一種經高溫蒸氣養(yǎng)護而成的承重墻體材料。

　　粉煤灰蒸養(yǎng)磚生產線生產的粉煤灰蒸養(yǎng)磚是以粉煤灰為主要原料的，粉煤灰蒸養(yǎng)磚重量輕、強度高、隔熱保溫、外型美觀等性能，有利于建筑的輕型化、節(jié)能化、美觀化;產品成本低，提高了市場競爭力;而且粉煤灰蒸養(yǎng)磚生產線利用了就地取材的砂、石、粉煤灰、礦渣、建筑垃圾等廢棄資源，保護了有限的土地資源，是紅磚的理想替代產品。

二、生產線包括哪些設備

　　粉煤灰蒸養(yǎng)磚生產線設備包括：攪拌機、消化機、灰砂蒸養(yǎng)磚機、輪碾機、蒸壓釜等主要設備，及箱式給料機、螺旋輸送機、爬斗、骨料稱、膠帶輸送機、養(yǎng)護小車、擺渡車等輔助設備。

三、生產工藝詳解

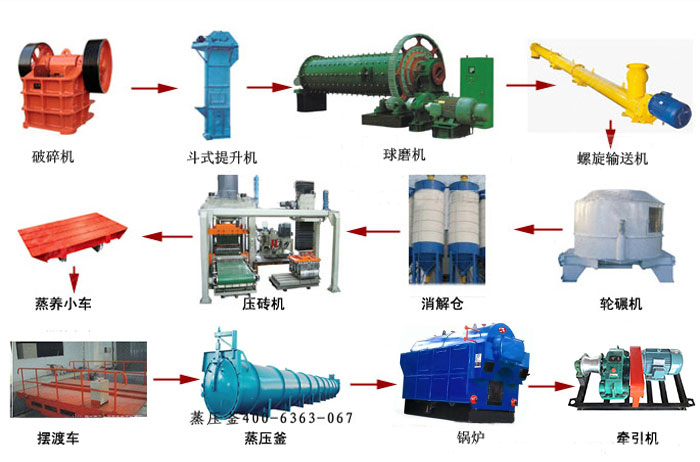

　　粉煤灰磚的生產工藝包括原材料的加工與處理、配料、攪拌、消化、輪碾、壓制成型、碼坯靜停養(yǎng)護、成品檢驗與堆放等工序。粉煤灰磚的生產工藝流程如圖

　　(1)原料的加工與處理

　?、俜勖夯?應符合JC409-91《硅酸鹽建筑制品用粉煤灰》的規(guī)定。

　　②石灰 粉煤灰磚中石灰的用量是以石灰中有效氧化鈣含量計算，應盡可能選用有效氧化鈣含量高、消化速度快、消化溫度高的新鮮生石灰。一般要求有效氧化鈣大于60%，氧化鎂小于5%，消化速度小于15min，消化溫度大于60℃，細度用方孔邊長0.08㎜篩篩余小于15%。

　?、凼?可用天然石膏或工業(yè)副產石膏，石膏的細度亦應小于15%。

　?、芗?集料的種類及摻量直接影響磚的強度及收縮值。骨料摻量增加，還可顯著改善成型工藝特性，減小物料分層。可采用工業(yè)廢渣、砂以及細石屑等。

　?、菟? 加入的水量要保證原材料在攪拌、消化成型時和易性良好以及形成水化產物的需要。水分過多，限制了成型壓力，出現泌水現象，并易于形成夾層，磚壞層裂;過少會產生磚坯過厚。粉煤灰磚的成型水分應控制在17%～22%之間。

　　(2)配料與攪拌

　　 按配合比進行配料，目的是通過生產工藝過程使各原材料相互作用，生成一定水化產物和結構，使蒸壓粉煤灰磚達到要求的強度及性能。配料要計量準確，而且要根據原材料產量的波動變化及時調整。攪拌就是要使原材料能混合均勻。

　　(3)原材料消解

　　又稱“陳化”，目的是使生石灰充分消解，生成的Ca(OH)2與粉煤灰等材料產生預水化反應，提高拌和料的可塑性，提高坯體的成型性能，而且還防止在蒸壓過程中因石灰繼續(xù)消化引起體積膨脹使磚脹裂的現象發(fā)生。故石灰的消化一定要消化完全。

　　(4)二次攪拌

　　輪碾對拌和料起到壓實、均化和增塑的作用，可提高磚坯的極限成型壓力。同時輪碾又使粉煤灰在堿性介質中的活性得以激發(fā)，這種共同作用的結果，改善和提高了蒸壓粉煤灰磚的質時(可參看第五章第一節(jié)相關內容)。

　　(5)壓制成型

　　 經過輪碾的拌和料送入壓磚機的料倉，經布料壓制成型磚坯。成型的壓力、壓制的速度等對磚的質量影響較大。壓磚機的壓力小，磚坯不密實;壓制速度快，磚坯內的氣體不能很好排出，會造成磚坯分層和產生裂紋。另外壓制磚坯的外觀質量應達到標準規(guī)定的要求。

　　(6)碼坯靜停

　　成型好的磚坯碼放在養(yǎng)護小車上，送至靜停線編組靜停。靜停的作用是使坯在蒸壓養(yǎng)護之前達到一定強度，以便在蒸壓養(yǎng)護時能抵御因溫度變化產生的應力，防止磚坯發(fā)生裂紋。

　　(7)蒸壓養(yǎng)護

　　 磚坯在蒸壓釜內養(yǎng)護分為升溫、恒溫、降溫三個階段。合理的蒸壓養(yǎng)護制度是確保粉煤灰磚質量的前提。當然蒸養(yǎng)壓力由0.8 MPa上升到1.2 MPa時，抗壓強度幾乎增加1倍。溫度升高，托勃莫來石含量增加，當C-S-H凝膠與托勃莫來石達要求比例時，能同時滿足強度和收縮要求。因此，蒸壓養(yǎng)護時間宜為10～12h，蒸汽壓力不宜小于1.0 MPa。

　　(8)成品堆放與出廠檢驗

　　磚出釜后應整齊堆放在堆場停放，必須停放1～2周后，磚的收縮已基本穩(wěn)定，再運到工地，停放1天后檢測強度，出廠前應按標準的規(guī)定進行檢驗。

四、粉煤灰蒸壓磚工藝綜述

　　①粉白灰系統(tǒng)：石灰塊→受料斗→粗破→細磨成粉→儲料倉

　　細磨有兩種方式：一種是球磨機細磨，另一種采用雷蒙磨粉機

　?、诨炝舷到y(tǒng)：采用PRC電子配料系統(tǒng)精準配料，配料嚴格按照：

　　粉煤灰：骨料：生石灰：石膏=70：18：10：2，配好的料采用雙軸攪拌機混合攪拌。

　?、坳惢夤に嚕夯旌狭详惢鈺r間一般為2個小時，根據工藝要求和設計規(guī)模進行消化倉的標準投建。這種配置有兩種：一種是比較高的配置，叫連續(xù)式消化倉按物料自上而下的流程時間2小時的流速設計。第2種是分體式消化倉，第3 種是采用堆積陳化消解的方式

　?、芫斐尚凸に嚕航涍^消解陳化后的物料必須經過輪碾機進行再次精混，此過程有兩種方式：一種是物料集中精混，經過輸送平臺在分流給予設規(guī)模的各個壓磚機完成產品制坯，另一種是一臺輪碾機對一臺壓磚機

　?、菡魤汗に嚕航泬捍u機制成的磚坯分放在蒸養(yǎng)小車上，進入編組靜養(yǎng)1.5-2小時(靜養(yǎng)的目的是磚坯經過強壓過程的朔性回彈)，進入蒸壓釜的操作按照以下程序：釜內抽真空0.5個小時，起壓時間1.5個小時，保壓蒸養(yǎng)4個小時，卸壓2個小時。注：釜內抽真空配置如果不用的話，起壓速度一定緩慢，避免坯體在釜內一猛受高溫出現爆裂。
