壓磚機里的電液動換向閥由電磁換向閥和液動換向閥組合而成。其中，液動換向閥實現主油路的換向，稱為主閥：電磁換向閥用于改變液動換向閥的控制油路的方向，推動液壓換向閥閥芯移動，稱為先導閥。由于推動閥芯的液壓推力可以很大，所以主閥芯的尺寸可以做得很大，允許大流量通過，這樣，用較小的電磁鐵就能控制較大的流量。

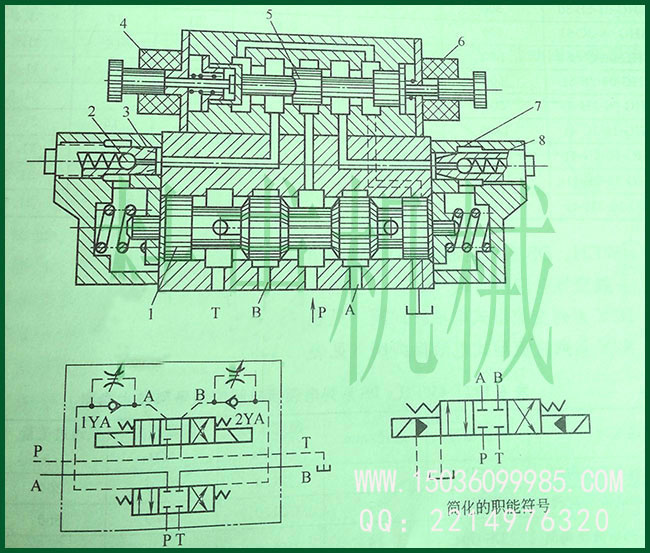

　　壓磚機里電液換向閥有彈簧對中和液壓對中兩種形式的電液閥。有圖為示。當電磁鐵線圈4、6都不通電時，電磁換向閥閥芯5處于中位，液動換向閥閥芯1兩端都未接通控制油液，在其對中彈簧的作用下，也處于中位。當電磁鐵線閥4通電時，閥芯5移動右位，控制壓力油經單向閥2流入主閥芯1的左端，推動主閥芯1移向右端，主閥芯1右端的油液則經節流閥7和電磁換向閥流回油箱。主閥1運動的速度由節流閥7的開口大小決定。這時主油路狀態是p和A通，B和T通。同理，當電磁鐵6通電時，電磁閥閥芯5移向左位，控制壓力油通過單向閥8，推動主閥芯1移向左端，其移動速度的快慢由節流閥3的開口大小決定，這時主油路狀態是P和B通，A和T通。

　　在電液換向閥中，主閥的移動速度可由單向節液閥來調節，這使系統中的執行元件能夠得到平穩無沖擊的換向。這里的單向節流閥是換向時間調節器，也稱為阻尼調節器。它可疊放在先導閥與主閥之間。調節節流閥開口，即可調節主閥換向時間，從而消除執行元件的換向沖擊。所以。這種操作形式的換向性能是比較好的，它使用雨高壓，大流量的場合。
